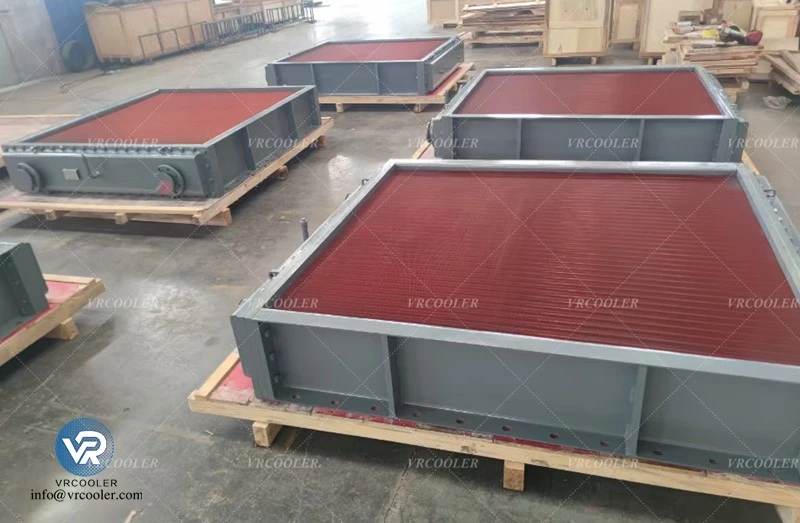

Pendingin Hidrogen Tahan Ledakan Untuk Ruang Generator Area Berbahaya
Aplikasi & Definisi Zona Bahaya
Dirancang khusus untuk-ruang generator berisi hidrogen (atmosfer H₂ yang mudah terbakar, Gas Group IIC per IEC60079):
Zona 1: Hidrogen dapat bocor dalam pengoperasian normal (dekat stator generator, titik penyegelan) → ATEX II2G Ex db IIC T4 / IECEx Ex d IIC T4
Zona 2: Hidrogen hanya terlepas jika terjadi kebocoran abnormal (ruang generator utama di sekitar ruang) → ATEX II3G Ex e IIC T4 / Kelas I Div2 Grup B (standar NEC AS/Kanada)
Kasus Penggunaan Inti: Generator turbo berpendingin hidrogen 200MW/300MW/600MW/1000MW; pembangkit listrik tenaga-berbahan bakar batubara, siklus gabungan, nuklir & hidrogen hijau di seluruh pembangkit listrik tenaga petro-APAC, Timur Tengah, Asia Tenggara.
Ledakan-Desain Inti Tahan Ledakan (2 Bagian Penting: Badan Penukar Panas + Komponen Bantu Tahan Ledakan-Komponen Bantu Tahan Ledakan)
① Inti Termal yang Lebih Dingin (Struktur Tabung Sirip, Anti Bocor untuk penahanan H₂)
Bahan tabung: CuNi90/10 / Kuningan Angkatan Laut / Tembaga TP2 / 316L SS; tabung diperluas + pengelasan busur argon penuh, perembesan & kebocoran hidrogen nol; uji kebocoran helium 100% sebelum pengiriman
Sirip: Sirip anti korosi aluminium/tembaga luka heliks, suhu permukaan rendah Kurang dari atau sama dengan 135 derajat (kelas suhu T4, tidak ada risiko penyalaan titik panas untuk hidrogen)
Kotak cangkang & air: Baja karbon dilapisi / cor gunmetal; struktur tekanan yang diperkuat, tekanan desain sisi H₂ 0,4~0,8MPa, sisi air pendingin 1,0~1,6MPa
② Ledakan Penuh-Suku Cadang Listrik & Tambahan (Kritis untuk Area Berbahaya)
Semua aksesori listrik mematuhi tingkat-tahan ledakan hidrogen IIC:
Pompa sirkulasi air pendingin: Motor tahan api Ex d IIC T4
Pemancar suhu/tekanan & sensor kebocoran H₂: Keamanan intrinsik Ex ia IIC T4 (Zona0/1 tersedia)
Kabinet kontrol: Ex p kabinet bertekanan / Ex d penutup tahan api, pembersihan nitrogen positif untuk memblokir masuknya hidrogen
Katup pembuangan, perlengkapan ventilasi: Struktur baja tahan karat-anti percikan api, desain eliminasi statis
Berbagai Produk yang Tersedia
Pendingin H₂ Tahan Ledakan Standar Vertikal/Horizontal: Generator termal/nuklir konvensional 200MW~1000MW
Pendingin Tahan Ledakan Kustom yang Ringkas-: Pembangkit listrik kecil, sistem pendingin hidrogen kondensor sinkron
Layanan Purna Jual: Pemasangan kembali inti pendingin yang-tahan ledakan, sensor/pompa Ex cadangan,-perbaikan di lokasi untuk-ruang listrik yang berbahaya dalam pengoperasiannya
Kontak untuk Penawaran
Harap berikan: Peringkat MVA generator, no komponen OEM, klasifikasi zona berbahaya lokasi (Zona1/Zona2 / Kelas I Div1/Div2), standar sertifikasi yang diperlukan
