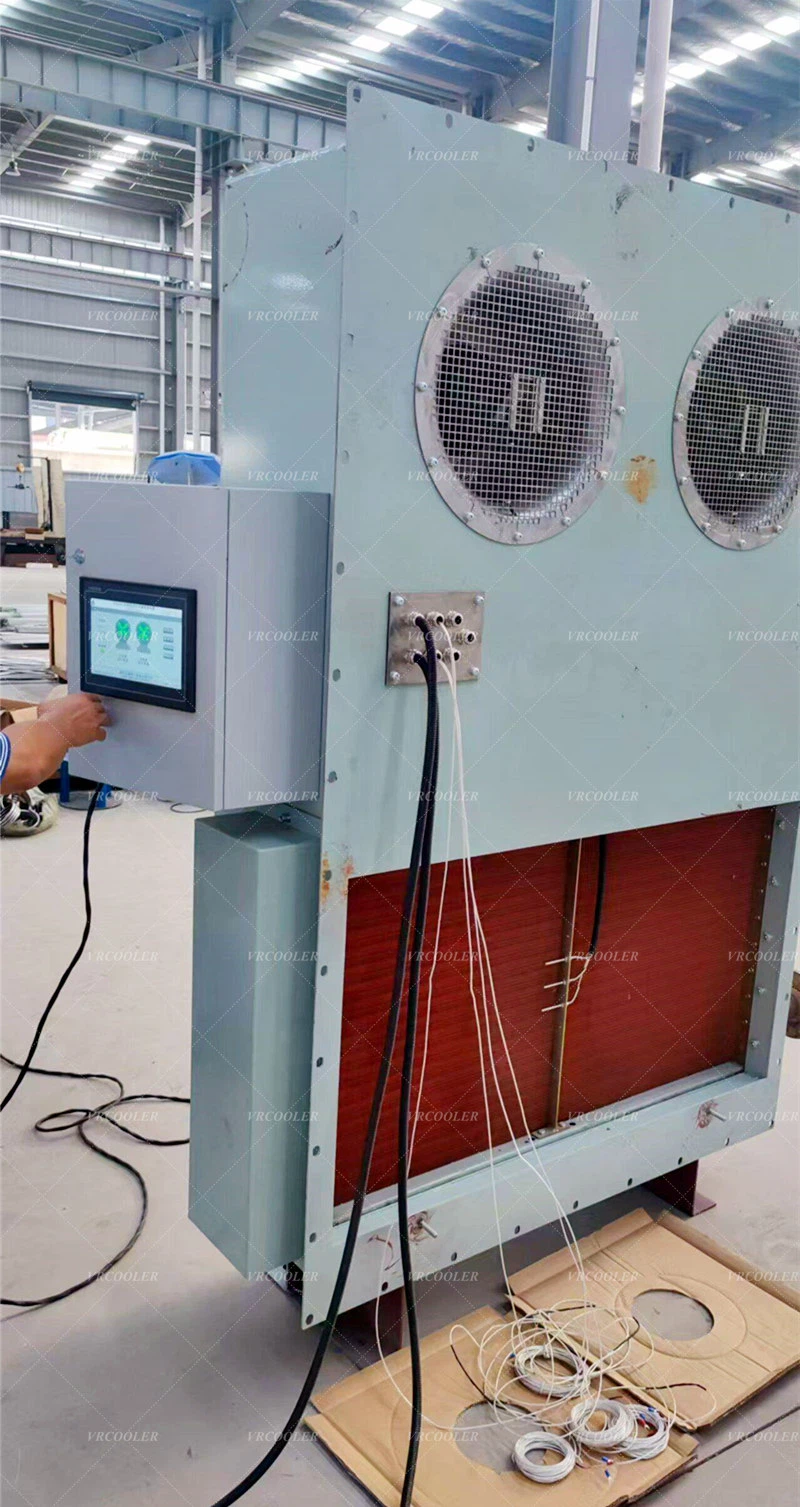

Pendingin oli transformator untuk transformator angin

Pendingin oli transformator dioleskan untuk pendinginan transformator tenaga angin

Transformer Oil Cooler adalah komponen disipasi panas inti dari transformator tenaga angin (terutama model ganda, drive langsung dan utama lainnya), dan kinerjanya memiliki dampak langsung pada stabilitas operasional, rentang hidup dan efisiensi pembangkit listrik dari transformator tenaga angin. Karakteristik khusus skenario tenaga angin (mis. Getaran tinggi, kisaran suhu yang luas, semprotan kelembaban / garam tinggi, pemeliharaan yang sulit, dll.) Mengajukan persyaratan ketat pada desain, bahan dan keandalan pendingin oli.

Sumber utama panas dalam transformator tenaga angin adalah kehilangan tembaga (kehilangan resistansi belitan) dan kehilangan zat besi (histeresis inti / kehilangan arus eddy), dan suhu minyak perlu dikontrol pada 60-95 derajat selama operasi (standar sedikit berbeda untuk nilai isolasi yang berbeda, misalnya, batas atas insulasi kelas A adalah 105 derajat, dan kelas H dapat mencapai 180 gelar). Disipasi panas yang tidak mencukupi akan menyebabkan:

penuaan yang dipercepat dari bahan isolasi (untuk setiap kenaikan suhu 10 derajat, rentang hidup dapat dipersingkat sebesar 50%);

Peningkatan resistensi belitan (koefisien suhu resistensi tembaga sekitar 0,004/ derajat), semakin memperburuk kerugian, membentuk siklus setan "overheating - peningkatan kerugian - lebih banyak panas";

Kasus ekstrem dapat memicu perangkat pelindung dalam kasus ekstrem, perangkat pelindung dapat dipicu ke trip, yang mengarah ke shutdown turbin angin, yang secara langsung mempengaruhi pembangkit listrik.

Skenario tenaga angin, pendingin oli berpendingin udara paksa ("pendingin oli berpendingin udara") adalah pilihan utama (menyumbang lebih dari 80%), beberapa lingkungan ekstrem (seperti daerah komposit "cooled air-cooled-cooled-cooled + cooled tinggi. Prinsip intinya adalah: oli transformator dalam penggerak pompa, mengalir melalui pendingin tabung penukar panas, dan tabung di luar aliran udara paksa untuk pertukaran panas, panas akan dipancarkan ke lingkungan.

1. Struktur khas (tipe berpendingin udara paksa sebagai contoh)

Komponen inti: Terdiri dari set tabung penukar panas (oli transformator lewat di dalam), sirip (pertukaran panas intensif di sisi udara), kipas (aliran udara paksa), koneksi tangki / oli (koneksi ke tubuh transformator), bingkai (dukungan dan perlindungan).

Perbedaan utama dari pendingin transformator industri konvensional:

Kemampuan beradaptasi getaran: tabung dan sirip dilas frekuensi tinggi atau diperluas + dilas dalam proses komposit untuk menghindari pelonggaran; bingkai dengan pembalap redaman dan getaran tambahan.

Anti-korosi: Model pantai / lepas pantai menggunakan 316L stainless steel (bukan 304) untuk bingkai, tabung penukar panas (kebanyakan tembaga atau paduan tembaga) Perawatan pasif permukaan atau lapisan berlapis nikel.
